聚醚醚酮（PEEK）作为半结晶型特种工程塑料原材料，凭借卓越的耐高温性能，广泛应用半导体、医疗器械、航空航天、精密自动化领域。纯 PEEK 熔点 343℃，玻璃化转变温度 143℃，长期连续使用温度可达 250℃，短时耐高温可达 315℃，是高端热塑性材料的代表。很多从业者容易形成认知误区：PEEK 原材料耐高温，成型加工阶段温度控制便可粗放管理。实际上，原材料耐热性能代表成品服役耐受上限，不等于成型过程可以随意升温。PEEK 熔融温度区间狭窄、熔体导热速率低、高温下易发生热降解，其耐高温基础物性直接决定注塑与挤出整套工艺窗口，温度失衡极易引发气泡、分层、内应力、结晶不均、碳化等各类成型缺陷。充分掌握 PEEK 原材料热行为规律，针对注塑、挤出两大成型方式优化温控体系，是稳定产出高品质型材与注塑零件的核心前提。

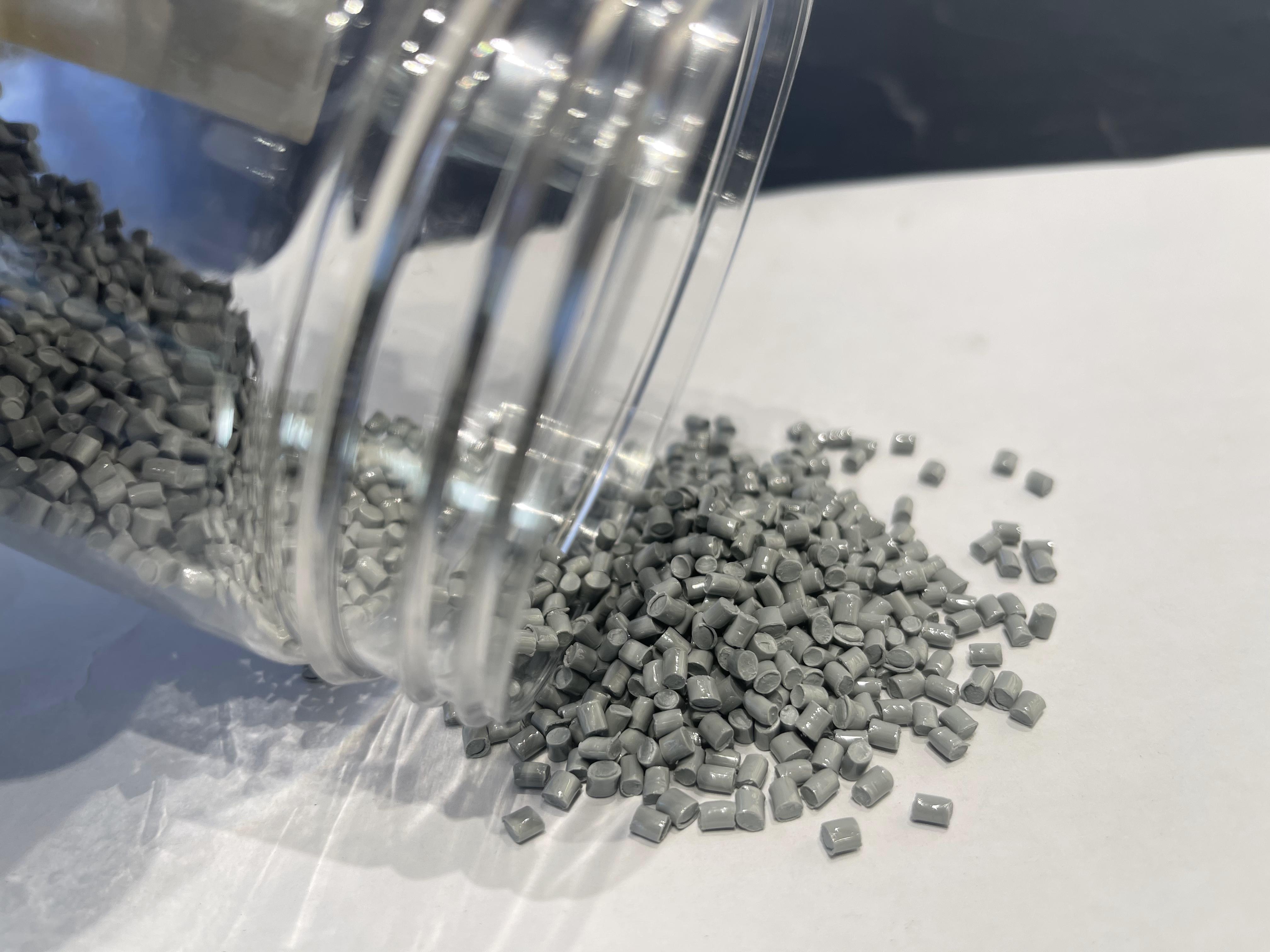

从原材料基础热物性展开分析，PEEK 属于高熔点半结晶高分子原料。未加工的 PEEK 粒料在常温下结构稳定，当温度上升至玻璃化转变温度 143℃时，分子链开始活跃；持续升温至 343℃左右才会完全熔融。想要实现稳定塑化，成型温度通常设定在 360℃～400℃区间。但 PEEK 耐高温的另一面短板十分突出：熔体导热性差，热量传递缓慢，料筒内部极易出现局部过热；长时间处于 410℃以上高温环境，原材料会发生热降解，分子链断裂，导致成品韧性下降、表面出现黑点、脆裂。纯 PEEK、玻纤增强 PEEK、碳纤增强 PEEK、石墨改性 PEEK 各类原材料耐热稳定性略有区别，填料的加入能够提升成品热变形温度，却会改变熔体流动性，进一步缩小安全加工窗口，要求成型工艺针对性调整。

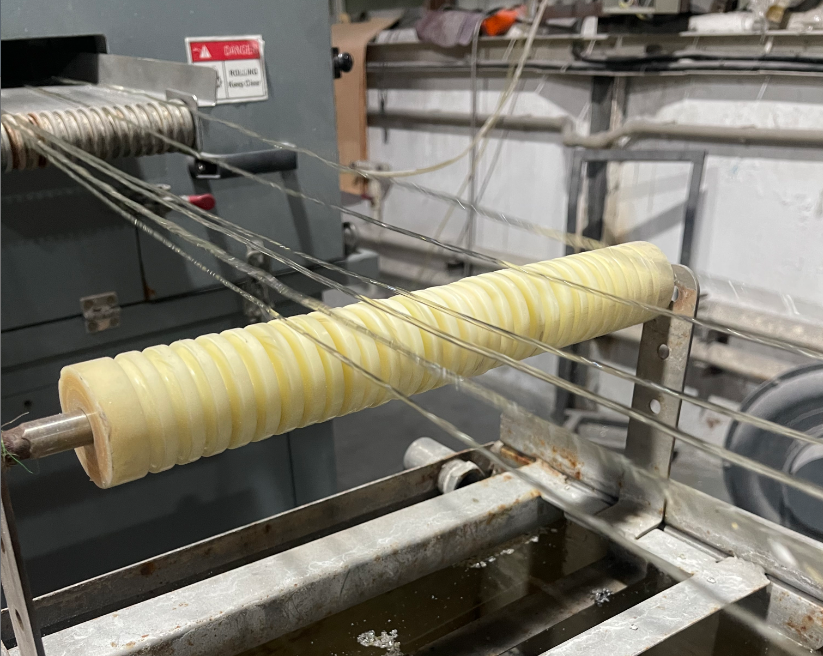

PEEK 原材料耐高温特性，首先对挤出成型工艺产生深远影响。挤出工艺主要用于连续生产 PEEK 棒材、板材、管材、薄膜型材，是后续 CNC 机加工毛坯的主要来源。挤出加工中，料筒各区段温度需要循序渐进梯度升温，避免原料骤热局部过热。加料段温度不宜过高，防止粒料提前熔融发生架桥堵料；塑化段保证原料充分熔融，均化段稳定熔体温度，确保出料均匀。由于 PEEK 熔体粘度高、流动性差，单纯依靠升温提升流动性会大幅提升热降解风险，因此不能只借助高温改善挤出状态。
挤出模头温度管控尤为关键，模头温度过低，熔体流动性不足，型材表面出现麻点、纹路、内部疏松；温度过高，靠近模头表层熔体停留时间过长，PEEK 原材料发生轻微热降解，型材表层发黄。同时牵引速度、冷却定型节奏需要和耐高温特性匹配。PEEK 型材离开模头后，熔体温度依旧处于 340℃以上，冷却速度直接影响结晶度。冷却过快，型材内部结晶不完全，残留大量内应力，后续裁切、机加工极易变形；冷却速率过慢，结晶度过高，成品刚性提升但韧性下降。市面上大量 PEEK 棒材加工后出现翘曲变形，很多根源来自挤出阶段温控不合理造成的残余应力。因此高品质 PEEK 挤出型材成型后，普遍配套退火工序，利用原材料耐高温特性，在 150～160℃环境保温缓慢降温，释放挤出应力。
相较于挤出连续化生产，PEEK 注塑成型为间歇式加工，原材料在料筒内停留时间波动更大，高温降解风险更高。注塑适用于复杂结构精密零部件成型，模具结构、料筒温控、背压、射速全部需要围绕 PEEK 热特性设计。料筒温度依旧维持 360～400℃区间，模具温度区别于普通塑料，必须采用高温模温机，模具温度控制在 160～190℃。设置高模温的核心目的，就是利用 PEEK 耐高温特性，保障熔体进入型腔后缓慢冷却，促进均匀结晶，降低零件内应力。如果模具温度偏低，熔体快速冷却，表层先行固化，内部分子链无法充分松弛，成品极易出现翘曲、尺寸不稳定、容易开裂。
在注塑生产过程中，原材料停留时间是重中之重。停机、待机状态下，严禁 PEEK 原材料长期滞留在高温料筒内部。超过 30 分钟待机，建议降低料筒温度或者清空料筒，防止 PEEK 持续高温发生降解。针对改性 PEEK 原材料，玻纤、碳纤填充牌号熔体流动性更差，同等温度下粘度更高，过高射速容易产生剪切热，局部瞬时温度超标，造成材料碳化。同时，高温熔体在填充过程中剪切摩擦产生额外热量，工艺人员不能只参考料筒设定温度，还要预估剪切温升，避免超出原材料耐热极限。
无论是注塑还是挤出，干燥工序是容易被忽视的前置工艺。PEEK 原材料本身吸水率不高，但在高温熔融环境下，微量水分会与高温熔体发生反应，引发水解降解。即便原材料耐高温，水分在 360℃以上会快速汽化，在制品内部形成气泡、银纹。标准工艺要求 PEEK 粒料 150℃干燥 3～4 小时，充分去除水分后再投入生产，从源头规避成型缺陷。
结合 PEEK 原材料耐高温带来的共性成型问题，区分两类成型方式制定优化思路。挤出成型侧重稳定熔体压力、均匀控温、平缓冷却，保障连续型材结晶均匀、应力较低；注塑成型重点管控停留时间、模具温度、剪切速率，适配复杂型腔充模需求。很多加工厂习惯参照普通工程塑料的成型思维加工 PEEK，一味提升温度改善流动性，最终导致原材料热降解，成品韧性大打折扣，无法发挥 PEEK 耐高温、耐磨、高强度的固有优势。
成型缺陷与温控直接相关：表面黑点、发黄多为局部过热、原料降解；内部气泡、孔隙多为干燥不充分或熔体温度过高；零件翘曲变形大多是冷却速度过快、结晶不均、残余应力大；分层、熔接痕强度不足，则是熔体温度不稳定、模温偏低导致。想要改善以上问题，核心思路是在原材料耐受温度区间内，维持温度稳定，缩短高温停留时长，控制合理冷却速率。
成型后的后处理工艺同样依托 PEEK 耐高温物性开展。注塑件、挤出型材完成成型后，高精度产品需要退火时效处理。退火可以调整结晶结构，均衡内应力，稳定尺寸。退火温度一般低于玻璃化转变温度或略高于 143℃，缓慢升温、慢速冷却，避免快速温差带来二次应力。经过退火处理的 PEEK 制品，不仅尺寸稳定性提升，在高温工况下使用时，抗蠕变性能也显著增强。
总体而言，PEEK 原材料优异的耐高温性能赋予成品广阔的高温应用场景，但同时为注塑、挤出成型设立严苛的温控门槛。PEEK 高熔点、熔融区间窄、高温易降解、导热缓慢的特点，决定成型工艺不能简单依靠升温调流动性。企业需要建立标准化温控流程，严控原料干燥、料筒各区温度、熔体停留时长、模具 / 定型冷却速率，平衡塑化效果与热降解风险。合理利用 PEEK 原材料热特性，优化注塑与挤出整套工艺，能够有效减少碳化、气泡、内应力、变形等不良缺陷，持续稳定产出高性能 PEEK 型材与精密注塑零部件，充分释放 PEEK 材料在高端制造领域的应用价值。
