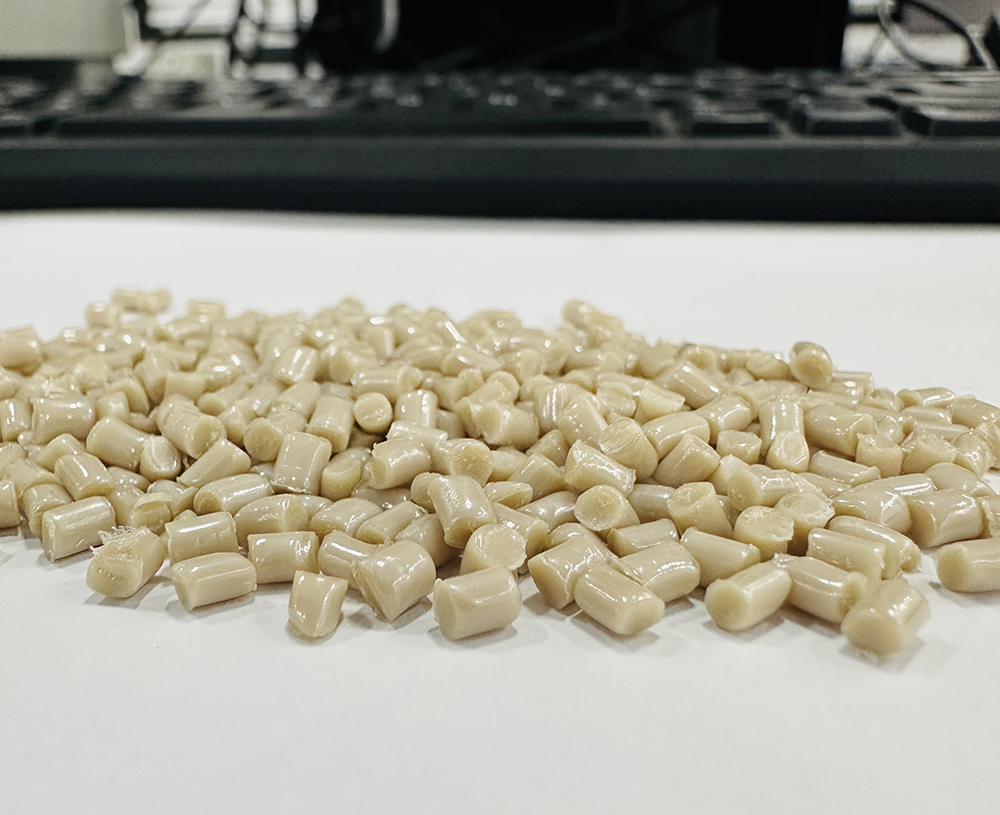

聚醚醚酮（PEEK）作为主流半结晶特种工程塑料，纯料本身具备优秀力学性能，而碳纤维、玻璃纤维填充改性高强度、高刚性 PEEK 原材料，更是高端装备制造的核心原料。凭借高拉伸强度、高弯曲模量、优异抗蠕变特性，高刚性 PEEK 广泛用于半导体治具、航空结构件、医疗器械、自动化精密基座等场景。很多加工厂商只看重成品高强度、高刚性的使用优势，却忽略该类原材料自身流变特性、填料分布规律，会直接改变注塑、挤出整套成型窗口。填充改性高刚性 PEEK 相比纯 PEEK 熔体流动性更差、剪切摩擦更大、更容易出现取向不均、内应力集中、表面缺陷等问题。只有理清高强度高刚性 PEEK 原材料在熔融成型阶段的变化规律，针对性调整挤出与注塑工艺参数，才能在成型后稳定保留材料刚性与强度，同时降低翘曲、分层、熔接痕薄弱等不良。
从原材料结构特性来看，高强度高刚性 PEEK 大多通过添加短切玻纤、短切碳纤实现性能升级。无机填料均匀分散在 PEEK 基体中，依靠纤维承担载荷，大幅提升弯曲模量、拉伸强度与热变形温度。但填料的存在显著改变熔体加工特性：纤维属于刚性固体，会增大熔体内部摩擦阻力，同等温度条件下熔体粘度远高于纯 PEEK。在注塑充模、挤出流动过程中，纤维会顺着流动方向发生定向取向，取向差异直接造成制品各向异性。沿着纤维流动方向强度、刚性更高，垂直方向力学性能明显下降，严重时零件受力后易沿垂直取向方向开裂。这也是高刚性 PEEK 制品最典型的成型痛点，工艺调控的核心目标之一，就是尽可能均衡纤维取向，缩小制品不同方向力学性能差距。

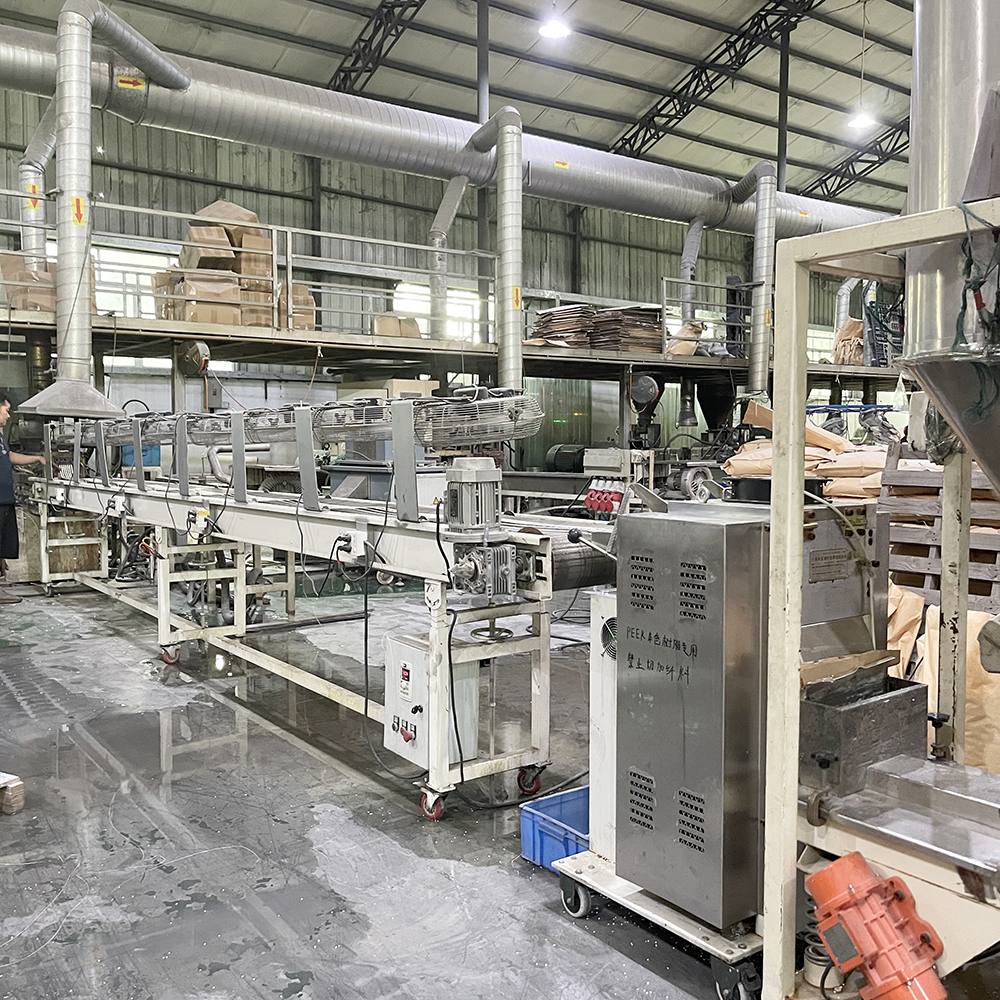

挤出成型是高强度高刚性 PEEK 型材毛坯主流生产方式，用于制造棒材、板材、管材，供给后续 CNC 精密加工。高刚性改性 PEEK 原料挤出加工首要难点就是熔体流动性不足。若单纯提高料筒温度改善流动性，不仅能耗上升，长时间高温还会造成 PEEK 基体热降解，导致树脂基体韧性下降，出现基体与纤维界面脱粘，最终成品强度不升反降。因此挤出工艺不能依靠超温塑化，应当合理匹配螺杆转速、背压与温度区间。螺杆转速不宜过高，过高转速带来强烈剪切热，局部熔体瞬时温度飙升，诱发原料降解；转速过低则塑化不均，纤维分散差，型材内部出现团聚、空隙。

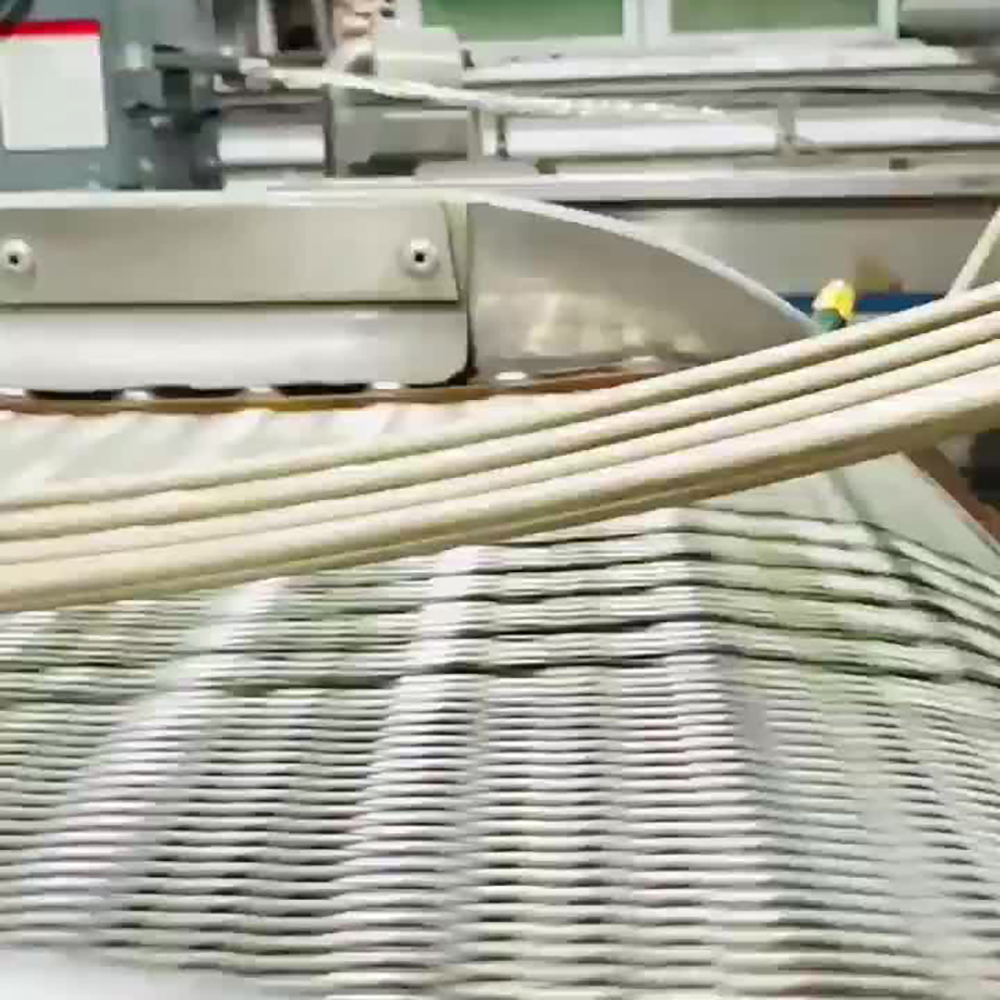

模头设计对高刚性 PEEK 挤出至关重要。模头流道需平滑过渡，减少死角，防止熔体滞留碳化。出料速度、牵引速度保持稳定匹配，一旦牵引速率波动，会加剧纤维单向取向，型材产生明显各向异性。冷却定型环节同样影响刚性稳定性。型材离开模头后，冷却速度过快，PEEK 基体结晶不完全，内部蓄积大量残余应力；缓慢冷却有助于结晶完善，但生产效率下降。未做退火处理的高刚性 PEEK 挤出型材，后期裁切、机加工极易发生翘曲变形，受力工况下抗蠕变能力大打折扣。针对高强度要求的挤出型材，成型完成后必须配套退火时效工艺，在 150～160℃恒温缓慢降温，释放成型应力，优化结晶结构，稳定力学性能。
相较于连续挤出，注塑成型多用于结构复杂的高强度 PEEK 精密零部件，型腔流动路径复杂，纤维取向控制难度更高。高刚性填充 PEEK 注塑成型，料筒温控区间通常维持 360℃～400℃，模具温度控制在 160℃～190℃。高模温可以延缓熔体冷却，让分子链与纤维拥有充足时间松弛，减轻取向应力。如果模具温度过低，熔体进入型腔迅速表层固化，纤维被强制固定在单一方向，制品内应力急剧升高，不仅容易翘曲，熔接位置纤维难以相互交织，熔接痕强度显著降低，成为零件薄弱点。
注塑过程中射速、背压参数直接影响纤维分散状态。较低背压下，填料团聚无法打散；背压过高，强烈剪切会造成玻纤、碳纤断裂，纤维长径比下降，直接削弱成品强度与刚性。射速过快，熔体高速流动带来大量剪切热，容易引发局部过热降解；流速过慢则充模困难，薄壁位置出现缺料。工艺调试需要找到平衡点，在保证完整充模的前提下，降低不必要剪切，最大限度保护纤维完整长度。浇口布局也需要结合高刚性 PEEK 特性优化，多浇口结构易产生多条熔接痕，设计阶段尽量减少熔接区域，避免零件受力时从熔接位置失效。
原料预处理是容易被忽视的基础工序。高强度高刚性 PEEK 原材料虽吸水率偏低，但微量水分在高温熔融状态下会引发水解，破坏树脂与纤维之间的界面结合力。一旦界面脱粘，载荷无法有效传递至纤维，材料标称的高强度、高刚性将无法实现。标准规范要求原料 150℃充分干燥 3～4 小时，水分达标后方可投入挤出、注塑生产。回料掺混比例同样需要管控，多次回收加工会持续剪切破碎纤维，力学性能持续衰减，重要受力零部件应当严格限制回料使用比例。
高强度高刚性 PEEK 在注塑、挤出成型中常见各类品质缺陷，大多和纤维取向、剪切热、应力堆积直接相关。制品翘曲变形主要源于纤维取向导致收缩率各向不一致；表面浮纤是熔体剪切失衡、树脂基体无法完整包裹填料；内部空隙、分层则来自塑化不良、排气不畅；零件受力易断裂，大概率是纤维破碎严重、熔接痕强度不足或是残余应力过高。很多企业遇到成品刚性达不到设计指标，第一反应是更换更高填充比例原料，忽略成型工艺造成的纤维损伤与取向失衡，增加生产成本却无法解决根本问题。
挤出与注塑成型后处理工艺，直接决定最终力学性能发挥。退火处理不仅稳定尺寸，还能够优化 PEEK 结晶度，改善树脂与填料界面结合状态，提升制品长期抗蠕变性能。需要注意退火升温与降温速率不能过快，剧烈温差会产生新的内应力，抵消退火效果。对于用于高温工况的高强度 PEEK 制品，合理的成型与退火工艺，可以让材料长期服役过程中维持刚性，减少高温下形变。
综合来看，高强度、高刚性 PEEK 原材料依托无机填料实现卓越力学性能，但填料带来高粘度、易取向、剪切敏感等加工难点，对注塑、挤出成型工艺提出更高要求。加工过程不能照搬纯 PEEK 成型参数，需要围绕保护纤维长度、均衡纤维取向、控制剪切温升、释放残余应力四大核心思路，做好原料干燥、温控设定、螺杆参数、模具与模头结构优化。挤出重点保障熔体持续稳定出料，减少单向牵引造成的取向差异；注塑重点优化浇口、射速与模温，弱化各向异性、强化熔接区域强度。标准化成型工艺能够充分释放 PEEK 原材料本身的高强度与高刚性优势，减少翘曲、浮纤、力学性能不达标等缺陷，保障半导体、航空、医疗等高端领域零部件长期使用稳定性，充分发挥改性 PEEK 在高端精密制造中的应用价值。
