PEEK聚醚醚酮作为高端特种工程塑料，凭借耐高温、高强度、耐腐蚀、高绝缘的核心特性，广泛应用于精密电子、医疗器械、工业机械、航空航天等高端制造领域。但PEEK注塑成型难度远高于普通塑料，其熔融温度高达360-400℃，高温状态下易碳化、积碳，且熔体流动性、成型精度对设备状态、温控精度、浇口结构极度敏感。多数注塑企业生产中出现的黑点、焦料、流纹、喷射纹、内应力开裂、尺寸偏差等问题，大多源于螺杆清洗不到位、温控系统故障、浇口设计不合理等细节疏漏。想要实现PEEK制品稳定量产、高精度成型，必须落实全套专属工艺细节，规范设备养护、温控系统、浇口结构设计，从源头杜绝各类成型缺陷。

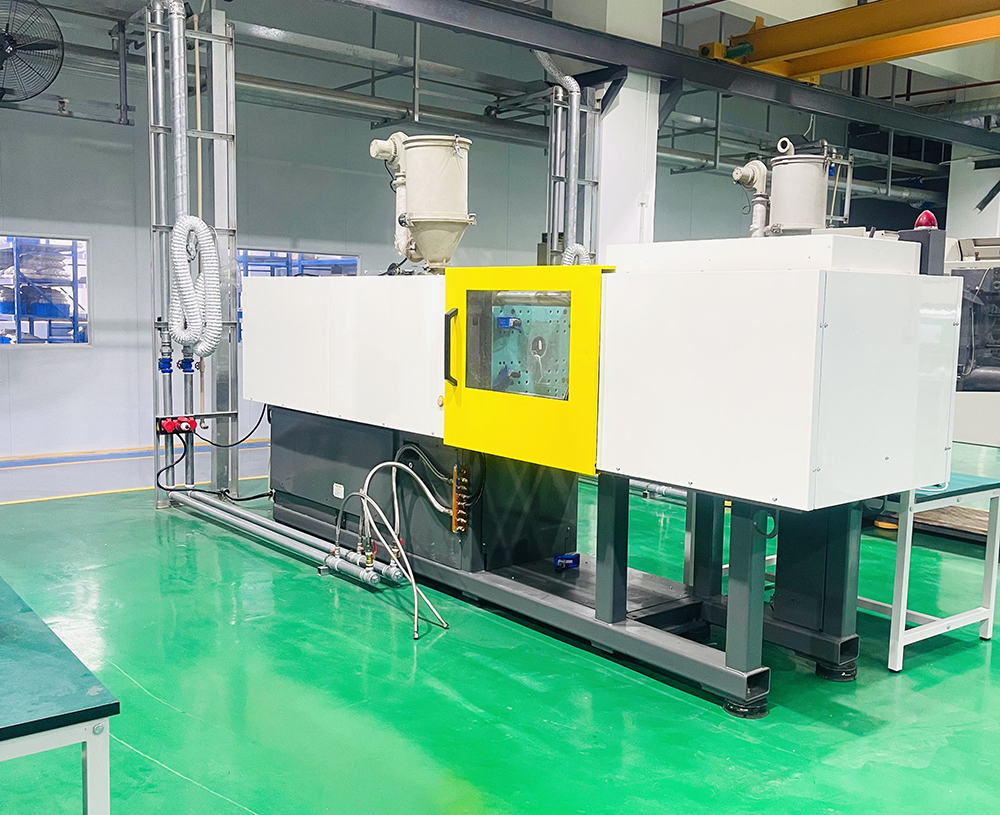

注塑后螺杆清洗与停机养护，是PEEK注塑生产不可或缺的核心工序，直接避免物料碳化隐患。PEEK材料耐高温性能极强，但长期滞留高温料筒内会发生热降解，产生积碳、黑点，粘附在螺杆与料筒内壁，持续污染后续生产的制品。普通塑料清洗料无法适配PEEK高温工况，清洗不彻底易残留杂质。行业标准工艺明确要求，PEEK注塑停机、换模、换料时，必须采用PPSU专用清洗料清洗螺杆。PPSU耐高温、流动性好、清洁能力强，可在PEEK成型高温区间内充分冲刷螺杆螺槽、料筒内壁，彻底剥离残留PEEK余料、积碳与老化物料，杜绝下次生产出现黑点、焦料、杂质瑕疵。规范的螺杆清洗流程，能有效保护注塑设备，稳定熔体塑化质量，大幅提升PEEK产品外观合格率与批次一致性。
精准稳定的温控系统，是PEEK精密成型的核心保障，涵盖模具加热器、热电偶、模温机管路、热流道系统四大核心部件。PEEK成型温度窗口极窄，温度细微偏差就会引发填充不良、结晶不均、产品变形等问题。模具加热器需做好防护管控，避免干烧、过载、温差过大导致烧毁故障，保障模具全域恒温供热。热电偶作为温度感应核心配件，必须保持精准灵敏、安装到位、无偏移，实时精准反馈模温与料温，为设备温控调节提供精准数据支撑，杜绝虚温、温差失控问题。同时模温机管路需选用耐高温专用管材，适配PEEK长期高温模温工况，避免管路老化、破损、漏液，保障模温循环稳定。
热流道系统必须采用温度分区管控工艺，这是大型、复杂、多型腔PEEK制品成型的关键。不同型腔、不同流道区域的熔体输送需求不同，统一温度管控会出现局部熔体过热碳化、局部塑化不足的问题。通过热流道分区独立控温，可精准匹配各区域熔体流动特性，平衡各型腔温度与填充速度，让每一模产品塑化均匀、成型同步，有效解决多型腔产品尺寸不均、品质差异大的问题，大幅提升批量生产的稳定性与良品率。
浇口尺寸标准化设计，是解决PEEK熔体早凝、填充不足的基础要求。PEEK熔体冷却固化速度极快，过小的浇口会导致熔体填充过程中快速凝固，造成短射、缺料、熔接不良、压力损耗过大等缺陷。因此PEEK注塑浇口直径必须大于2毫米，充足的浇口截面积可降低熔体流动阻力，保障高温熔体快速、平稳充盈型腔，减少压力损耗，规避早凝缺陷，适配高压高速成型工艺，保障制品结构致密、尺寸精准。
针对不同结构的PEEK精密制品，需按需选用扇形、搭接、护耳三类专用浇口，针对性解决各类成型痛点。扇形浇口是PEEK薄片、大面积外观件的优选结构，浇口呈扇形展开，熔体可由线流变为面流，流速均匀、压力稳定，能有效消除表面流纹、波浪纹、喷射痕，保障产品表面光洁平整，完美适配外观件、薄壁大面积PEEK制品成型。搭接浇口主打优化应力结构，可精准避开产品核心受力区，缓解熔体冲击产生的集中内应力，避免制品后期翘曲、变形、开裂，大幅提升PEEK配件的结构稳定性与使用寿命，适用于结构复杂、易应力开裂的精密构件。
护耳浇口是解决PEEK熔体喷射缺陷的专属设计，针对高速注射易出现的喷射、紊流、蛇纹痕问题效果显著。熔体先进入护耳区域缓冲减速、稳流稳压，再平稳填充型腔，彻底杜绝熔体直射型腔产生的喷射纹、气泡、积气瑕疵，保障制品成型均匀、外观无瑕。三类专用浇口按需适配不同产品结构，从流体力学层面优化PEEK成型效果，全方位解决行业常见成型难题。

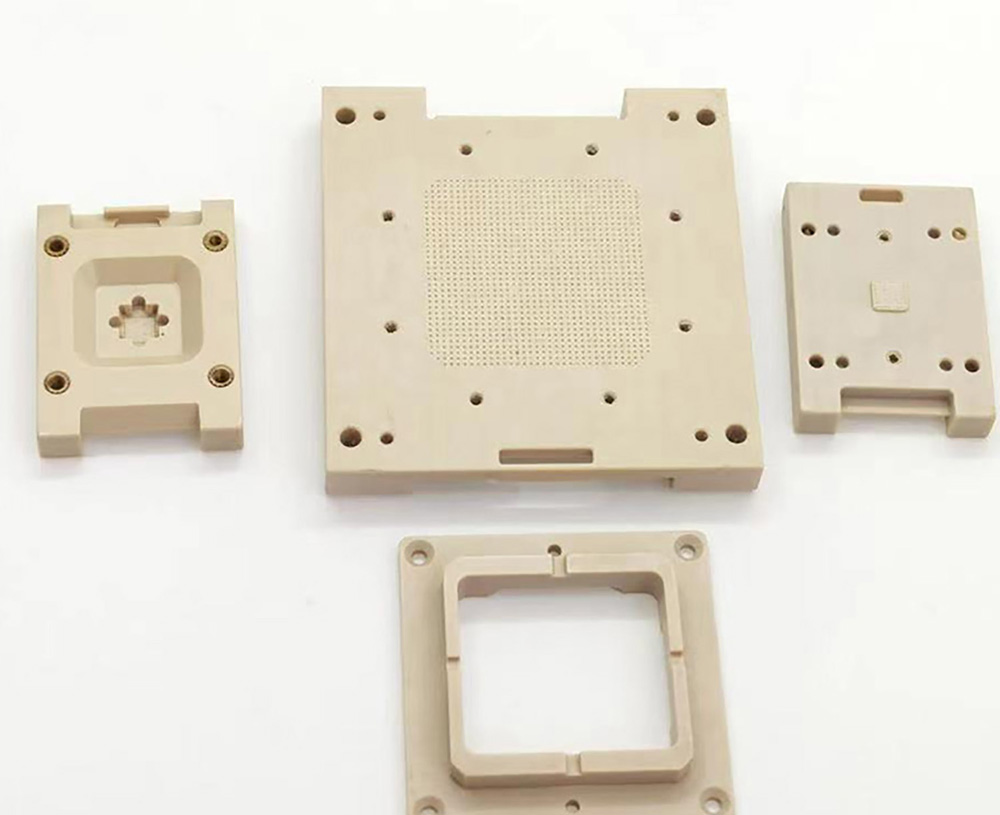

整套PEEK精细化注塑工艺，覆盖设备养护、温控系统、模具浇口三大核心板块，形成完整的标准化生产体系。PPSU螺杆清洗杜绝碳化杂质，高精度温控系统保障成型温度稳定，分区热流道平衡成型工况，标准化多类型浇口设计适配全品类产品成型，有效解决PEEK注塑黑点、流纹、喷射痕、内应力、尺寸偏差等通病。我们深耕PEEK注塑工艺多年，严格执行全套精细化生产规范，依托成熟的工艺体系与精准的设备管控，稳定产出高精度、高稳定性的PEEK精密注塑配件，满足各高端领域严苛的使用标准。
在高端制造业快速迭代的当下，PEEK精密零部件的品质要求持续升级，粗放式的注塑生产模式已无法适配行业需求。唯有严控每一项工艺细节，规范设备清洗养护、精准温控、优化浇口结构，才能最大化发挥PEEK材料的优异性能，持续输出高品质PEEK注塑加工成品，助力高端制造产业实现精密化、稳定化、高品质升级。
